| 特点 | 能力 | 说明 | 模式 |
|---|---|---|---|
| 层数 | 1~24 层 | 批量生产多达 22 层 | |
| 材料 | FR-4、HF FR-4、FR-4 HTG、铝芯、陶瓷、PTFE | 可应要求提供具体材料 | |
| 最大尺寸 | 610 毫米 x 450 毫米;取决于激光钻孔机 | ![]() |
|
| 最小尺寸 | 3 毫米*3 毫米 | ||
| 尺寸公差 | ±0.1毫米 | ||
| 人类发展倡议能力 | HDI:1+1+N+1+1,2+N+2。3+N+3 (≥4 阶需要评估)。 | ||
| 阻抗公差 | ≥50Ω,±8%; < 50Ω,±4 欧姆 | ||
| 厚度 | 0.2-0.4 毫米(小于 0.2 毫米或大于 4 毫米时需要进行评估) | ||
| 厚度公差 | ±0.05~±0.1 毫米 | 取决于层数 | |
| 基底铜厚度 | 内层:8 微米~150 微米 | 原型最高 175 微米 | |
| 外层:8 微米~140 微米 | |||
| 防焊面罩 | 绿、黑、黄、红、白、蓝、红 | 可根据要求提供任何颜色 | |
| 表面处理 | HASL(有铅/无铅)、ENIG、OSP、金手指、电解金 |
| 特点 | 能力 | 说明 | 模式 |
|---|---|---|---|
| 钻头直径 | 0.15~6.5 毫米 激光钻孔:最小 0.1 毫米,最大 0.075 毫米 | ![]() |
|
| 孔径公差(电镀) | ±0.04毫米 | ![]() |
|
| 孔径公差(无镀层) | ±0.025毫米 | ![]() |
|

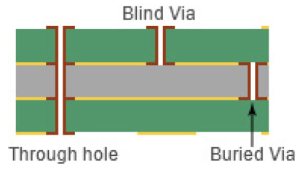

| 通过类型 | 盲孔、埋孔、通孔 | ![]() |
|

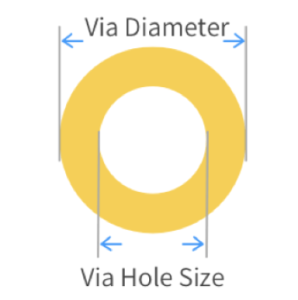

| 最小通孔尺寸/直径 | 0.15 毫米/0.25 毫米 | ![]() |
|

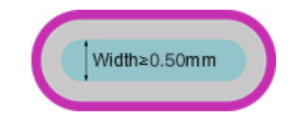

| 最小电镀槽 | 0.55 毫米 | ![]() |
|

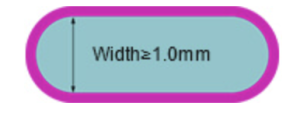

| 最小非电镀槽 | 1.0 毫米 | ![]() |
| 特点 | 能力 | 说明 | 模式 |
|---|---|---|---|

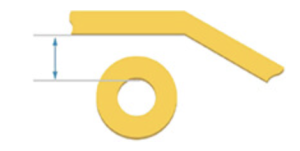

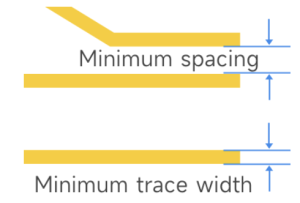

| 最小轨道宽度和间距(内层) | 1/2 盎司:0.075 毫米/0.075 毫米 1/1 盎司: 0.075/0.1 2/2 盎司: 0.10/01.3 | ![]() |
|
| 最小轨道宽度和间距(外层) | 0.07mm/0.07mm | ||
| 轨道宽度公差 | ±20% | 例如,对于 0.1 毫米的轨道,成品轨道宽度在 0.08 至 0.12 毫米之间。 | |

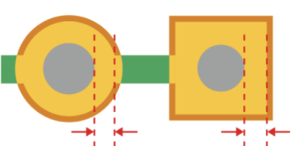

| 最小环形圈 | 0.18 毫米 | 取决于层数 | ![]() |

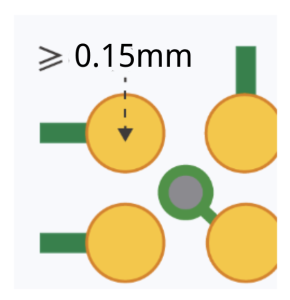

| 最小值BGA 焊盘 | 0.15 毫米 | ![]() |
|

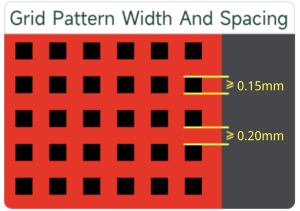

| 最小方格网宽度和间距 | 0.15 毫米/0.2 毫米 | 外层 | ![]() |
| 最小孔径 | 0.18 毫米 | 取决于层数 | ![]() |
| 特点 | 能力 | 说明 | 图案 |
|---|---|---|---|

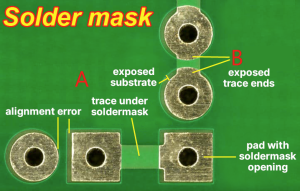

| 阻焊层开口 | 1.对于 2 盎司铜基,阻焊层开口应比原始迹线宽度(非电镀边缘)大 0.075 毫米 2.为防止焊桥,集成电路焊盘和 SMT 元件焊盘的阻焊层开口可在每条边上增大 0.04 毫米。 3.焊盘上的阻焊开孔必须确保焊盘上至少有 0.05 毫米的阻焊重叠 4.电镀边缘的阻焊开孔应增大 0.02 毫米(误差 +/-0.03 毫米,对于 BGA 应增大 0.04 毫米) 通孔设计必须与焊盘有 0.1 毫米或更大的间隙,或完全位于焊盘区域内,否则会造成空洞 | ![]() |
|
| 焊膜桥 | 绿色的最小焊盘间距为 0.1 毫米;其他颜色的最小焊盘间距为 0.15 毫米 | 绿色的最佳值为 0.07,其他颜色为 0.1;如有需要,请与我们确认 | ![]() |
| 阻焊层颜色 | 绿色、黑色、白色、黄色、蓝色、红色或任何要求的颜色 | 绿色防焊膜免费提供,其他颜色可能会收取相应费用 | |
| 焊盘内通孔工艺 | 1.环氧树脂填充和封盖 2.铜膏填充和封盖 | 通孔用环氧树脂或铜膏堵塞,然后进行表面电镀,以达到不透明和光滑的效果。 | ![]() |
| 阻焊层厚度 | 1.痕迹表面:≥6 微米 2.Trace Corner: ≥5 µm 3.基材表面:20-40 µm(铜总厚度小于 2 盎司时) 4.当铜厚度超过 2 盎司时,需要进行双重印刷,基材表面的厚度应为 25-60 µm | ![]() |
| 特点 | 能力 | 说明 | 图案 |
|---|---|---|---|

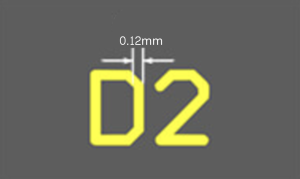

| 最小线宽 | 0.12 毫米 | ![]() |
|
| 最小文字高度 | 0.6 毫米 | ![]() ![]() |
|

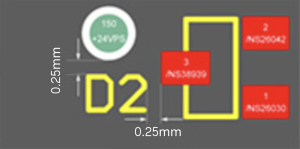

| 文本的最小便笺/通孔 | 0.25 毫米 | 我们能做的最好是 0.2 毫米,如有需要,请告知我们 | ![]() |
| 丝印颜色 | 白、黑、黄、蓝、绿 | 任何颜色均可 |
| 特点 | 能力 | 说明 | 图案 |
|---|---|---|---|
| 路由 | 到边缘的最小轨迹:0.2 毫米 | 1.外形公差:±0.10 毫米 2.最大电路板尺寸550×440 毫米 3.槽、凹槽和开口槽宽度:≥ 0.8 毫米 4.最小孔对边距离 -板厚≥0.4 毫米:≥0.2 毫米 -木板厚度 <0.4mm: ≥0.25mm | |
| 打孔 | 到边缘的最小轨迹:0.25 毫米 | 1.面板最大尺寸: -轮廓:350×350 毫米 -单位尺寸:160 毫米×200 毫米(非电池板) -电池板最大尺寸:125 毫米×145 毫米(使用 A/B 冲床) 2.轮廓公差:±0.1 毫米,无卤板限制 ±0.075 毫米 3.通孔直径公差:±0.05 毫米 4.Min via to edge distance:0.25 毫米 5.最小方孔尺寸 -厚度≤0.6 毫米:0.8×0.8 毫米 -厚度 0.6-1.3 毫米:1.2×1.2 毫米 -厚度大于 1.3 毫米:1.5×1.5 毫米 | |
| V形切割 | 到边缘的最小轨迹:0.3 毫米 | 1.角度:20 度 2.最大尺寸 -自动:620×620 毫米 -手动:300×300 毫米 3.最小尺寸 -自动:200×200 毫米 -手动:80×40 毫米 4.V-CUT 间距(手动):≥9 毫米 5.V-CUT 深度:通常基于板厚,可根据需要调整 6.V-CUT 迹线至电路板边缘: -手动:最低要求 3 毫米 |
| 特点 | 能力 |
|---|---|
| 层数 | FPC:2-8 层,RFPC:2-10 层 |
| 成品纸板尺寸(最大) | 500 毫米*1800 毫米 |
| 主要 CCL 品牌 | 斗山、Thinflex、生益、大洋、东仪 |
| 成品板厚度公差 | ±10% |
| 最小机械钻孔 | 0.15 毫米 |
| 最小激光钻孔 | 0.10 毫米标准,0.075 毫米高级 |
| 外层铜基厚度 | 1/3 OZ-1.5 OZ(0.012 毫米 - 0.05 毫米) |
| 内层铜基厚度 | 1/3 OZ-1.5 OZ(0.012 毫米 - 0.05 毫米) |
| 板厚(不含加强筋) | 0.07mm-2.0mm |
| 镀孔纵横比(最大值) | 8:1 |
| 孔径公差 (PTH) | ±0.05毫米 |
| 孔径公差 (NPTH) | ±0.05毫米 |
| PTH 铜壁厚度 | 最小 10μm 或满足客户要求 |
| 设计线宽/内层空间(最小值) | 0.05/0.05 毫米 |
| 设计线宽/外层空间(最小值) | 0.05/0.05 毫米 |
| 阻焊桥宽度(最小值) | 0.08 毫米 |
| 焊接掩模对齐公差 | ±2毫米(±0.05毫米) |
| 桥面覆盖层宽度(最小值) | 8mil (0.2mm) |
| 覆盖层对齐公差 | ±6毫米(±0.15毫米) |
| 尺寸公差(孔至边缘) | ±4毫米(±0.1毫米) |
| 测试能力 | 最小 PAD 尺寸 (0.1mm),最小 PAD 间距 (0.4mm) |
| 简介方法 | 激光切割、冲孔 |
| 加强筋类型 | PI、FR4、铝、不锈钢 |
| 表面处理 | HASL、ENIG、ENEPIG、电解镍金、软金、硬金、沉银和 OSP、沉锡 |
| 过程 | 项目 | 生产能力 |
|---|---|---|
| 印刷 | 最大打印尺寸 | 2000*250 毫米 |
| 印刷精度 | ±25μm (6σ) | |
| 系统校准重复精度 | ±10μm (6σ) | |
| 刮刀压力检测 | 压力闭环控制系统 | |
| SPI | 可检测到的最小焊球间距 | 100μm |
| X-Y 轴精度 | 0.5μm | |
| 错误率 | ≤0.1% | |
| SMT | 最小元件尺寸范围 | 0.6*0.3mm²-174*150 平方毫米 |
| 最大组件高度 | 25 毫米 | |
| 最大组件重量 | 100g | |
| BGA/CSP 最小球间距和球直径 | 0.30 毫米、0.15 毫米 | |
| 定位精度 | ±35μm(3σ),±0.03°(3σ) | |
| 电路板尺寸范围 | 5050mm²-1200370 平方毫米 | |
| 纸板厚度范围 | 0.3 毫米-6 毫米 | |
| AOI | 最小可检测成分 | 1005 |
| 焊点检查 | 三维检测能力 | |
| 回流焊接 | 温度精度 | ±1°C |
| 焊接保护 | 10 区双轨 | |
| X 射线 | 放大倍数 | 任意放大倍率;系统放大倍率 12000 |
| 决议 | 1 微米/纳米 | |
| 旋转角度和倾斜视角 | 任意 ±45°+360° 旋转 |
